Audio Mixer Board for Nintendo Switch
Nintendo Switchの音声出力と，PCやスマートフォンなどの（ボイスチャットの）音声出力を同時に聞くことを可能にする，オペアンプを用いたオーディオミキサ基板です．
4極のマイク付きヘッドセットの接続に対応し，マイクのミュートスイッチを有します．

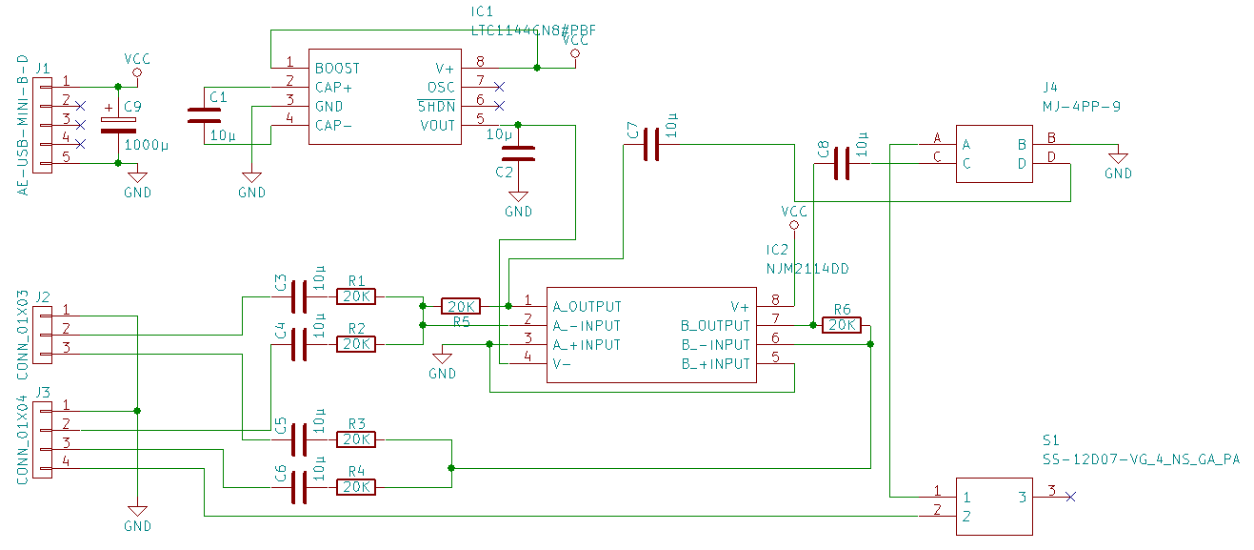

| No. | 秋月コード | Name | Price | Num |
|---|---|---|---|---|
| IC1 | I-01628 | 電圧ｺﾝﾊﾞｰﾀ LTC1144CN8 ※オペアンプ負電源用 | 400円 | 1 |
| IC2 | I-00068 | 2回路入HiFiｵﾍﾟｱﾝﾌﾟ NJM2114DD | 100円 | 1 |
| P-00035 | 丸ﾋﾟﾝICｿｹｯﾄ (8P) ※必要であれば |
15円 | 2 | |
| J1 | K-05258 | ﾌﾞﾚｯﾄﾞﾎﾞｰﾄﾞ用ﾐﾆBﾒｽUSBｺﾈｸﾀDIP化ｷｯﾄ | 200円 | 1 |
| J4 | C-06070 | 3.5mm4極ﾐﾆｼﾞｬｯｸ 基板取付用 MJ-4PP-9 | 50円 | 1 |
| C1~C8 | P-04624 | ｵｰﾃﾞｨｵ用無極性電解ｺﾝﾃﾞﾝｻｰ10μF25V85℃ ﾆﾁｺﾝMUSE･ES | 15円 | 8 |
| C9 | P-08424 | 電解ｺﾝﾃﾞﾝｻｰ 1000μF10V105℃(ﾙﾋﾞｺﾝWXA) ※電源用パスコン，無くても可 |
20円 | 1 |
| R1~R6 | R-03406 | 金属皮膜抵抗 1/4W20kΩ (100本入) | 300円 | 1 |
| 3.5mmΦｽﾃﾚｵﾐﾆﾌﾟﾗｸﾞ×1 3.5mm4極ﾐﾆﾌﾟﾗｸﾞ×1 お好きなものを http://akizukidenshi.com/catalog/c/c35plug/ |
1+1 | |||
| ﾌﾟﾗｸﾞ用電線(3極+4極で7本必要になる) P-11640 or P-10672あたりが良いのかな |
||||
| P-06790など | 熱収縮ﾁｭｰﾌﾞ ※ミニプラグ用 必要であれば | |||
| S1 | お好きなｽﾗｲﾄﾞorﾄｸﾞﾙｽｲｯﾁ ﾏｲｸﾐｭｰﾄ切り替え用 ※不要であればS1をはんだブリッジ ﾊﾟﾀｰﾝはP-08791用だけど,普通の3Pｽｲｯﾁならちょっと足を曲げれば大抵使える |
1 |
